摘要

　　傳統的變電站監控系統依舊以本地監控為主，沒有充分考慮變電站的運維管理。對運營方來說，存在著管理困難、就地辦公，運維響應速度慢、流程不規范、巡檢過程難以監管、設備檔案管理缺失等問題。長沙中廣天澤羽毛球館項目主要采用運維云平臺系統，利用物聯網、大數據等技術將電力裝置設備與手機、電腦等終端設備進行深度融合，實現資源的統一管理，為客戶提供全面的變配電監控系統、遠程查看、管理及運維服務。
關鍵詞：本地監控、遠程運維

　　1 引言
隨著互聯網技術不斷發展，網絡應用開始普及，互聯網經濟、數字經濟等新經濟形態的出現逐漸成為社會經濟發展新的驅動力。云計算，物聯網、智能手機等新的業務形態相繼出現，為電力系統發展帶來新的管理運維模式。為緊抓能源革命、數字革命契機，國家電網通過推進電力網絡互聯互通、應用“大云物移智鏈”等新技術，加快向能源互聯網企業演進。以數字技術為傳統電網賦能，不斷提升電力資源運營管理水平，優化能源利用率。

　　2 設計標準
　　電能質量監測設備通用要求GB/T 19862-2005
　　繼電保護和安全自動裝置技術規程 GB/T 14285-2006
　　多功能電能表通信規約 DL/T645-2007
　　工業企業能源管理導則 GB-T15587-2008
　　電力裝置的電測量?jī)x表裝置設計規范 GBJ63－2008
　　供配電系統設計規范 GB/T 50063-2009
　　電壓監測儀使用技術條件 DL/T 500-2009
　　無人值班變電站遠方監控中心設計技術規程 DL/T 5430-2009
　　能源管理體系要求 GB/T 23331-2009
　　供配電系統設計規范 GB-50052-2009
　　水利水電工程電氣測量設計規范 SL456-2010
　　低壓配電設計規范 GB 50054-2011
　　電力系統實施數據通信應用層協議DL 476－2012
　　靜態繼電保護及安全自動裝置通用技術條件 DL478－2013

　　3 項目概況
　　長沙中廣天澤羽毛球館配電監控項目主要含有一個中心配電室，配備有23個高低壓間隔柜。其中高壓間隔5個，每個間隔分別配備1臺PMF702微機保護及1臺PMF632A多功能儀表；低壓間隔18個，每個間隔都配備1臺PMF632A多功能儀表。本項目采用運維云平臺系統，部署方式為公有云。通過該系統客戶不僅可以直接在中心配電室的本地監控系統中查看配電室各間隔開關量狀態及電氣測量數據，還可以通過手機App、微信小程序等方式遠程監控配電室電力運行狀況。

　　4 系統架構

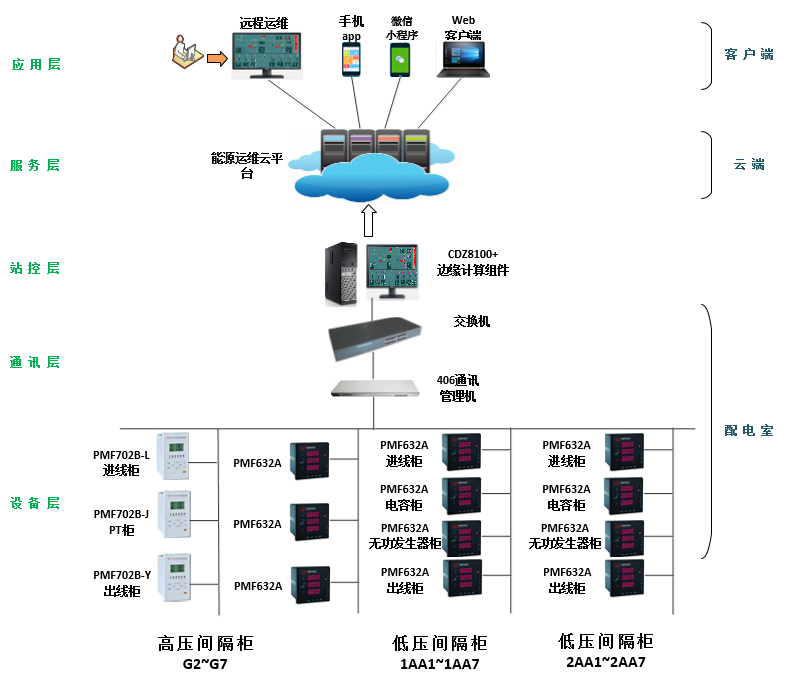

　　系統整體采用分層的架構模式，主要分為設備采集層、數據通訊層、站控操作層、云服務層及應用層等?，F(xiàn)場保護及測量裝置對本地?cái)?shù)據進行采集，通過PMF406通訊管理機進行規約轉換；通訊管理機經交換機將數據上傳至本地后臺系統，實現本地系統監控；后臺系統由邊緣計算組件通過寬帶網絡將數據遠傳至云平臺服務器，實現手機App、微信小程序和Web網頁遠程訪問等功能。其整體網絡架構如下圖所示。

　　5 軟件功能
　　5.1 本地監控
　　能源運維云平臺系統包含CDZ8100智能變配電系統，擁有完備的變電站本地自動化監控系統功能。其主要功能包括數據采集與處理、監視與報警、控制操作、權限管理、畫面組態與展示、邏輯與統計計算、工程師站、報表曲線、時鐘同步、事故追憶、故障錄波等。
　　5.2 Web發布
　　運維云平臺系統支持在PC端進行Web網頁的遠程訪問，用戶無需下載任何客戶端，即可直接使用瀏覽器實現對中廣天澤羽毛球館配電室運行狀態進行遠程監測、運維管理、數據查看等功能。

　　5.3 手機App

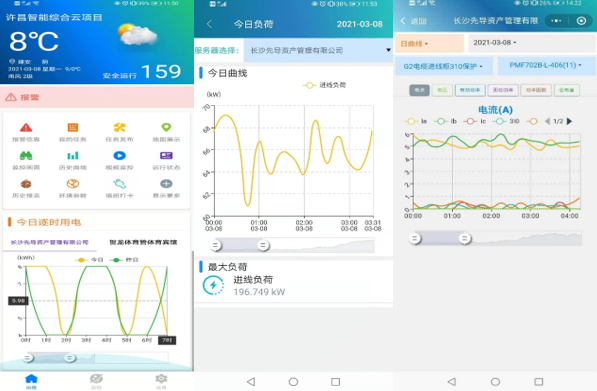

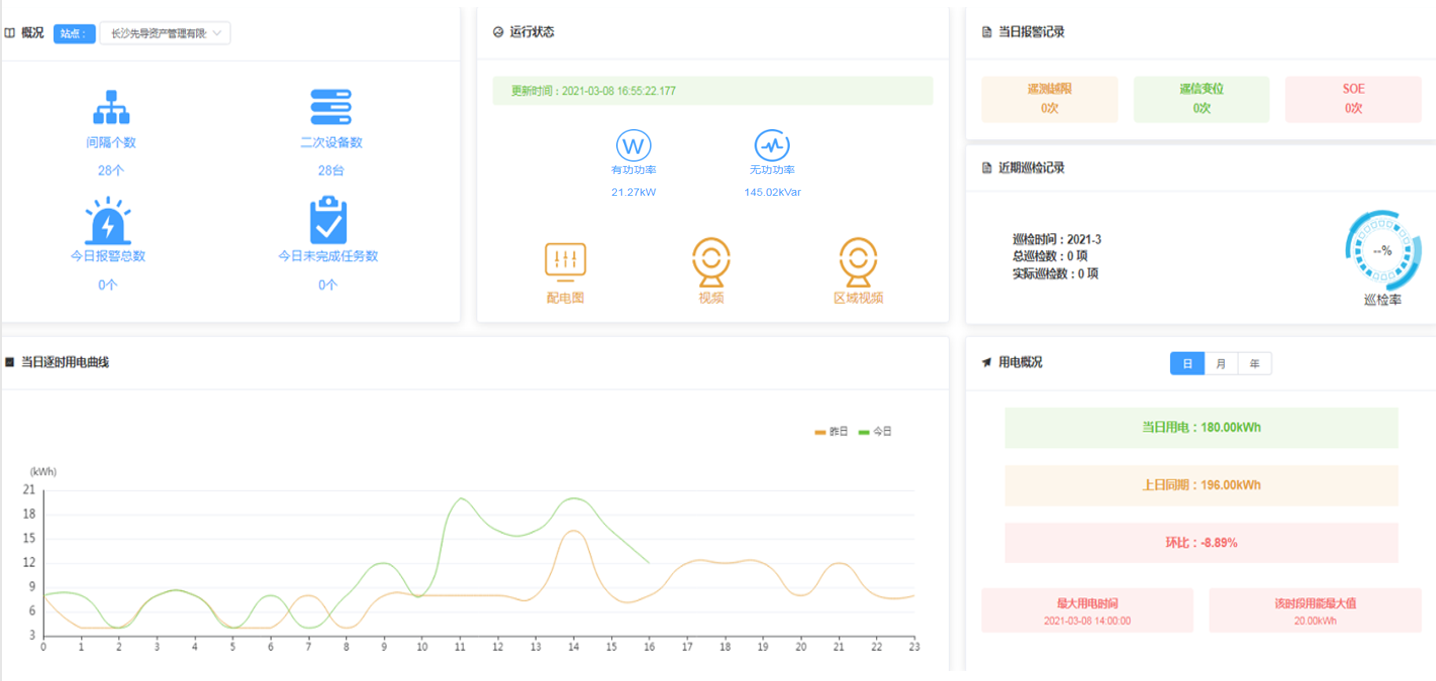

　　運維云平臺系統支持手機App客戶端的遠程訪問功能，用戶通過手機App可以隨時隨地對配電室運行狀態的實時掌握。同時系統能將配電室的異常報警及時推送到用戶的手機，使用戶能夠及時進行故障的定位和排查，保障配電室安全運行。部分功能如下圖所示。

　　5.4 實時監控

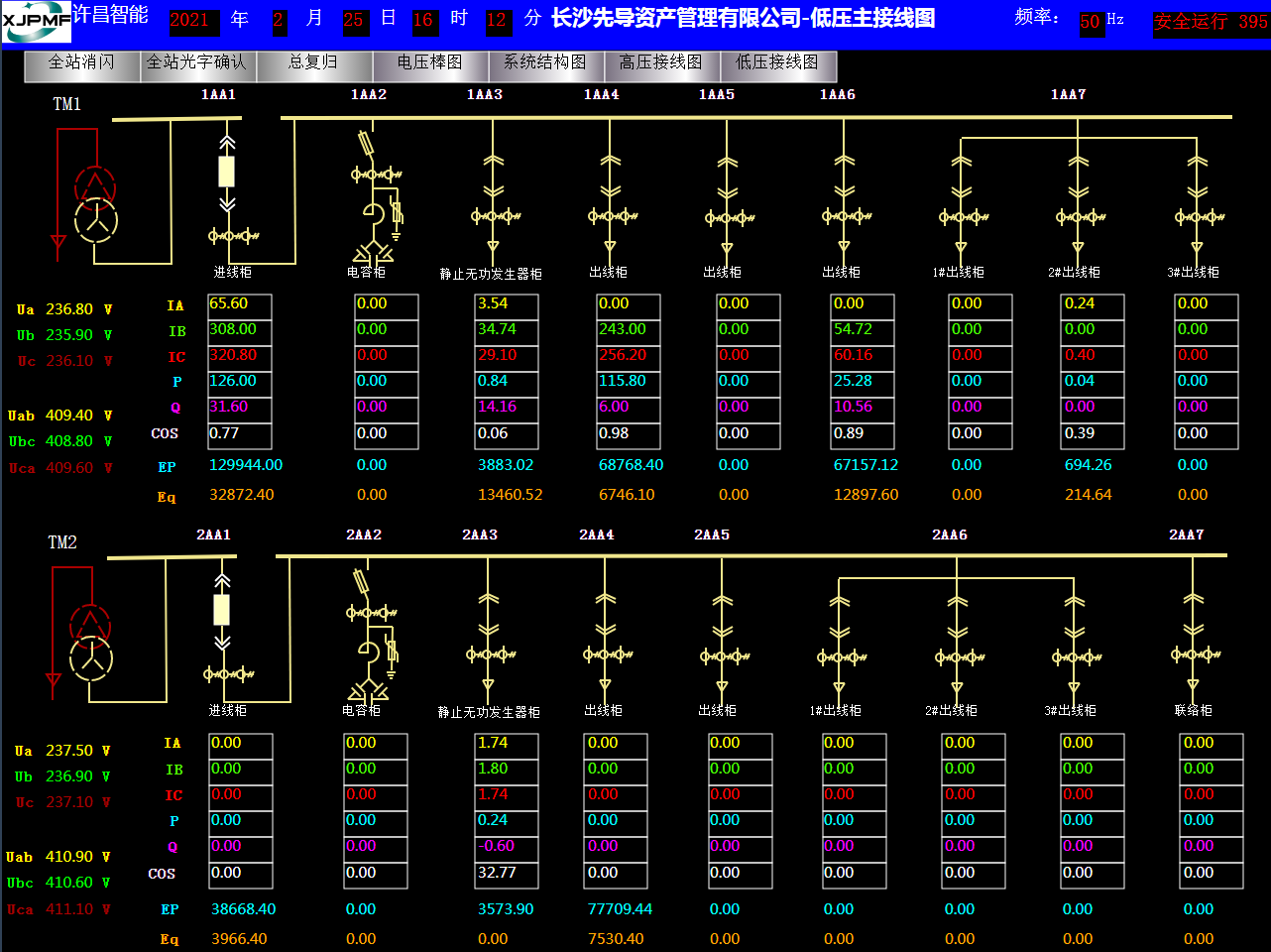

　　系統通過組態工具將主接線圖與裝置進行關聯配置，通過實時監控界面可以實時監測配電室的各個設備運行情況，包括整個系統的通訊結構狀態，各間隔的開關量狀態、電壓、電流、功率等實時遙測數據。值班室可以根據實際需要遙控?cái)嗦菲鞯拈_(kāi)合閘等操作。

　　5.5 能效分析
　　云平臺系統不僅可以實現對用戶用能情況的監測，還能基于云平臺的大數據實現對用戶用能情況的綜合分析、對比及預測。根據用戶需要系統可以將主要設備的能耗數據進行統一匯總展示，如重點設備能耗占比、能耗趨勢分析等。用戶可以根據能耗分析結果自行調整設備使用策略并對調整后的能耗進行結果驗證。
　　5.6 微信小程序

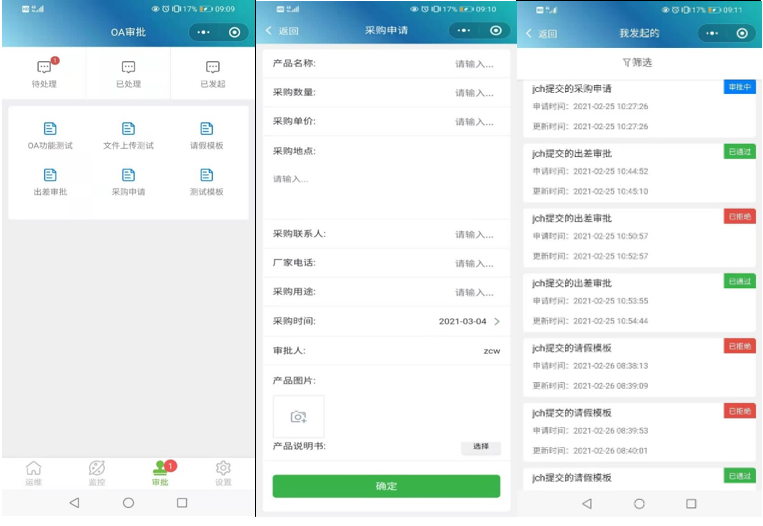

　　運維云平臺同樣提供對微信小程序客戶端的支持，用戶只需使用微信掃描運維云平臺二維碼，即可實現對運維云平臺的訪問功能。系統提供對Android和IOS平臺的兼容性支持。微信小程序OA在線審批功能界面如下圖所示。

　　5.7 智能運維
　　運維云平臺系統充分利用移動互聯技術及智能手機終端應用，實現變電站運維在線智能化管理和移動化辦公。管理人員可以通過手機App或微信小程序進行運維任務的派發和監視、流程審批、工單派遣、值班安排等工作。使變電站的運維管理更加標準化、智能化，提升運維效率及響應速度，降低整體運維成本。
　　5.8 智能告警
　　能源運維云平臺擁有完善的告警、預警功能。一方面能夠?qū)崿F(xiàn)對變電站本地監控系統及邊緣計算網關所產生告警的接收、存儲及轉發；另一方面還能基于云平臺所接收到電力及環境參數、視頻數據等進行綜合運行情況的智能判斷及告警。靈活的告警分派策略，可以將不同級別的告警分配給不同的運維人員。云平臺擁有豐富的告警推送方式，包括Web網頁、手機App、微信、手機短信等等，使用戶能夠及時收到告警并進行處理。

　　5.9 報表管理

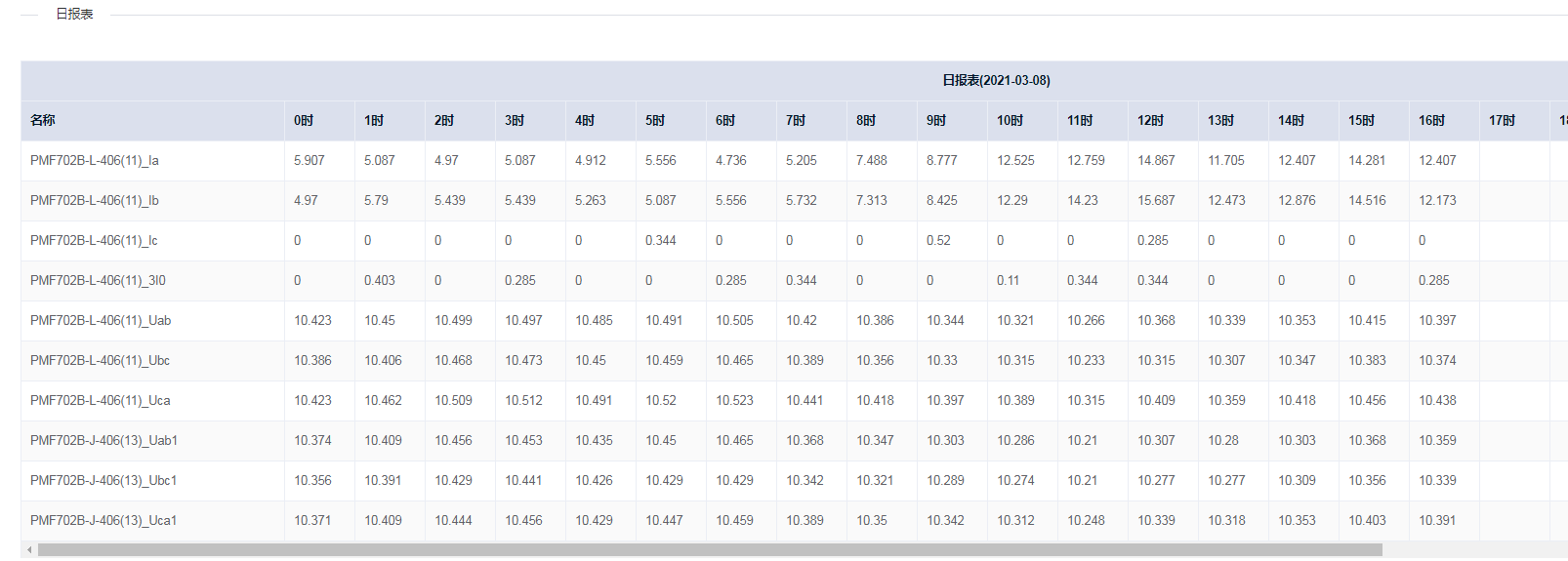

　　系統可以靈活的查詢統計不同設備或區域的逐日、逐月、逐年的用電數據。用戶也可以根據自己的需求選擇特定的設備并自定義日期進行查詢展示，并根據實際需要進行數據打印或?qū)С鯡xcel等功能。

　　5.10 臺賬管理
　　臺賬管理主要是對企業各種重要設備信息進行電子化管理，包括新增設備信息、查看及新增設備維修記錄、導出設備信息等功能，實現重要設備購買、使用、維修、報廢等全生命周期管理。

　　6 前景展望
　　1、通過運維云平臺系統，隨時掌握配電室運行情況、移動辦公，根據預警信息快速精準發布預防性巡檢任務，運維人員快速響應，保障企業生產經營的正常進行。
　　2、通過對各種統計圖表、曲線、數據報表分析，不斷優化設備使用策略，提高企業能源的利用率，降低企業能耗成本。

　　7 用戶體驗
　　Ecloud-8000運維云平臺體驗網址：http：//pc.xjpmf.cloud/
　　用戶名：test             密碼：123456
　　微信小程序二維碼

系統軟件開發部菅成浩
2021年3月11日
