一、備自投裝置的作用
　　備自投裝置是實現備用電源自動投入的裝置，是電力系統中十分重要的自動元器件，當系統主供電源不論因何原因消失時，由備用電源自投裝置動作，實現用電負荷不失電。
　　隨著電力系統自動化的發展，備用電源自投裝置功能類型越來越多，許昌智能備自投裝置PMF720T適用于單母分段運行方式及單母線運行方式下的多種備投方式，根據主接線方式的不同，能夠實現分段開關及進線開關的互投、自投，同時還具有自恢復功能和分段保護功能。
　　二、備自投裝置動作要求
　　1、應保證在工作電源的開關斷開后，才投入備用電源。
　　2、工作電源上的電壓，不論因何原因消失時，自動投入裝置均應動作。
　　3、自動投入裝置應保證只動作一次。
　　PMF720T備自投裝置共有6種備自投方式，每種方式的控制條件可分為兩類：一類為啟動條件，另一類為閉鎖條件。
　　當啟動條件都滿足，閉鎖條件都不滿足時，備投動作出口。為防止PMF720T裝置備投重復動作，每種方式都設置充電條件，充滿電后開放動作邏輯。放電條件可分為兩類：一類是任一個閉鎖條件滿足，另一類是備投動作出口后。
　　PMF720T裝置的閉鎖條件有：
　　a.有外部閉鎖信號（閉鎖投分段開入）
　　b.位置異常
　　c.自投方式異常
　　d.母線TV異常
　　e.備自投動作
　　三、常用的備自投閉鎖
　　1、有流閉鎖
　　當PT出現失壓故障時，進線仍帶有負荷，此時備自投不應該動作；PMF720T裝置通過采集進線電流，通過有流閉鎖備自投方式實現。工程設計時如圖1所示：

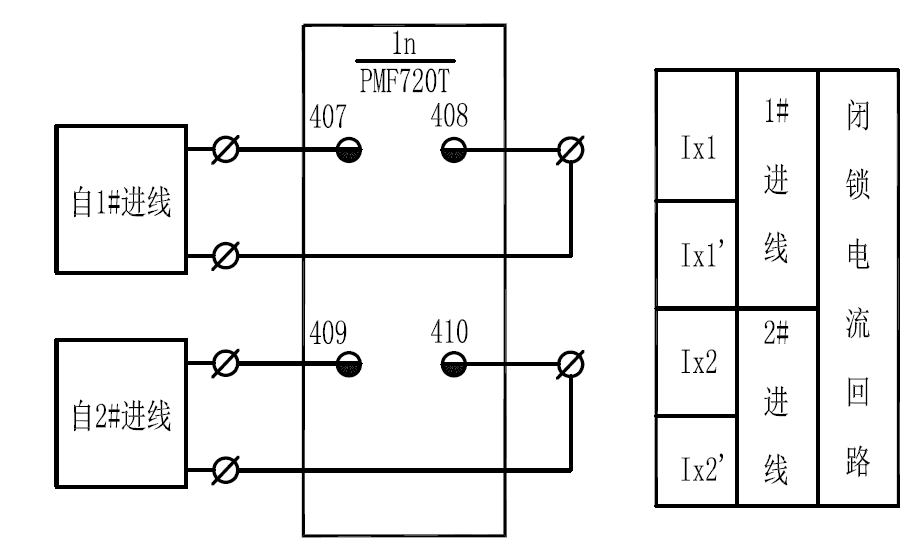

圖1 備自投進線電流接線圖

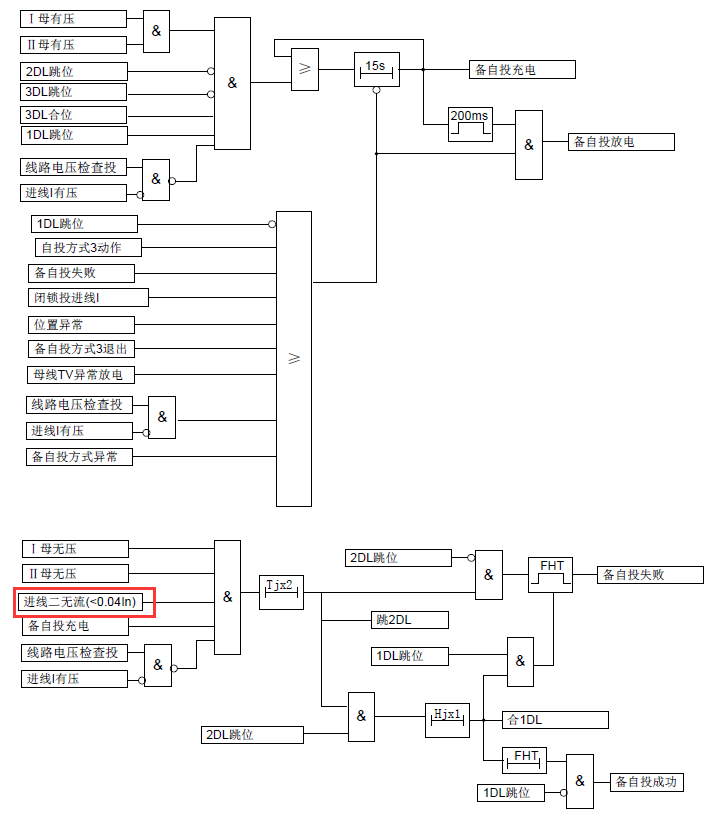

圖2 備自投邏輯圖

　　2、保護動作閉鎖
　　當進線所帶母線段饋線出現故障造成進線保護故障跳閘時，因這種情況母線失壓，此時若備自投動作會造成備自投合于故障，保護再次動作讓斷路器跳閘，影響斷路器使用壽命。PMF720T備用電源自投裝置保護閉鎖備投通過保護出口實現，工程設計如圖3所示。

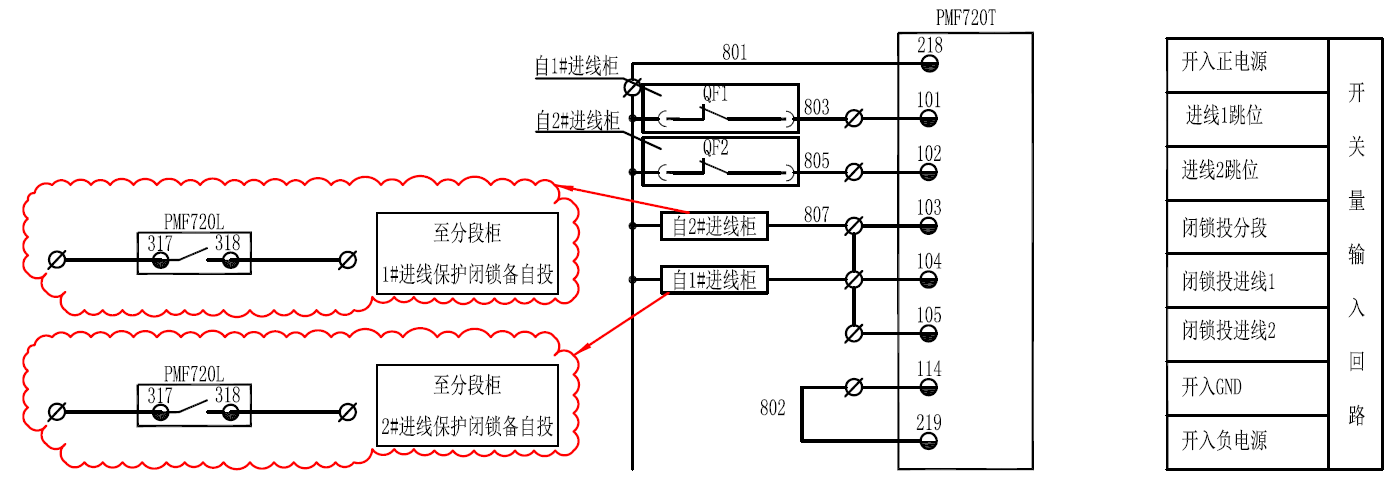

圖3 保護閉鎖備自投

　　3、手跳閉鎖

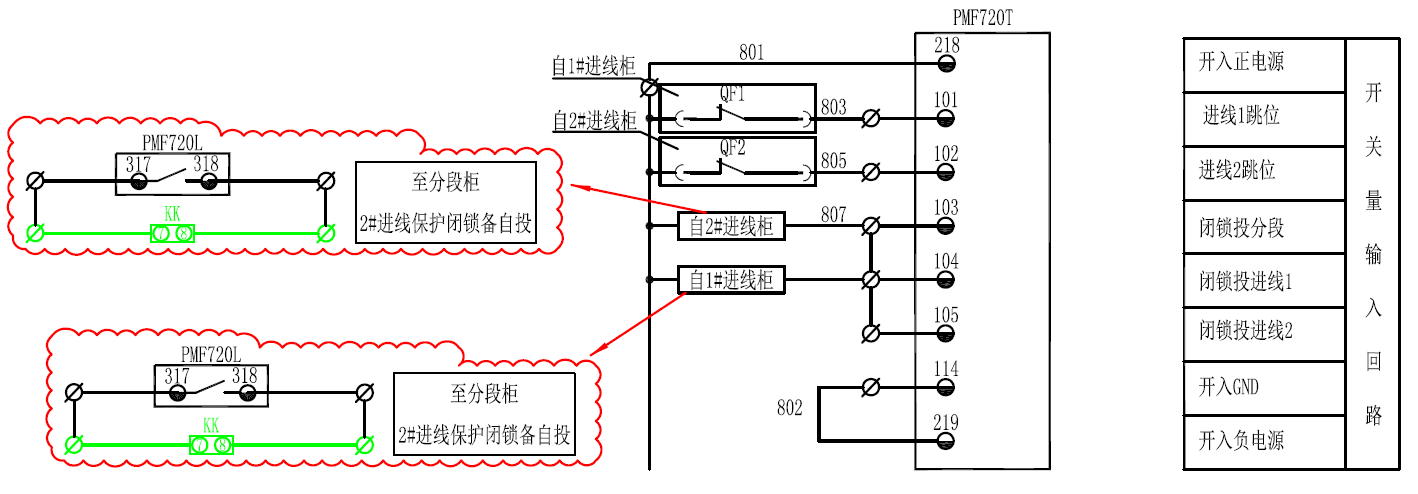

　　當進線柜因檢修或其它原因需要手動分閘停電時，此時不允許備自投動作合分段柜，需要進行手跳閉鎖備自投。PMF720T裝置實現手跳閉鎖備投的方式有兩種，一種方式按照如圖3的接線方式，只需要對閉鎖出口進行配置，手動跳閘時出口也會同步動作閉鎖PMF720T裝置放電；另一種實現方式為手動跳閘轉換開關接點與閉鎖出口并聯接到備自投裝置閉鎖開入，如圖4所示。

圖4

　　為提高供電的可靠性，備自投裝置在電力系統的應用越來越廣泛。但如何有效的利用它，使它為電力系統更好的服務，需要工程設計、運行、保護各專業之間的協調、溝通。隨著電力系統自動化的發展，備自投裝置的功能類型也越來越多，在應用過程中還會新的問題需要去解決。

工程設計部  李富亮
