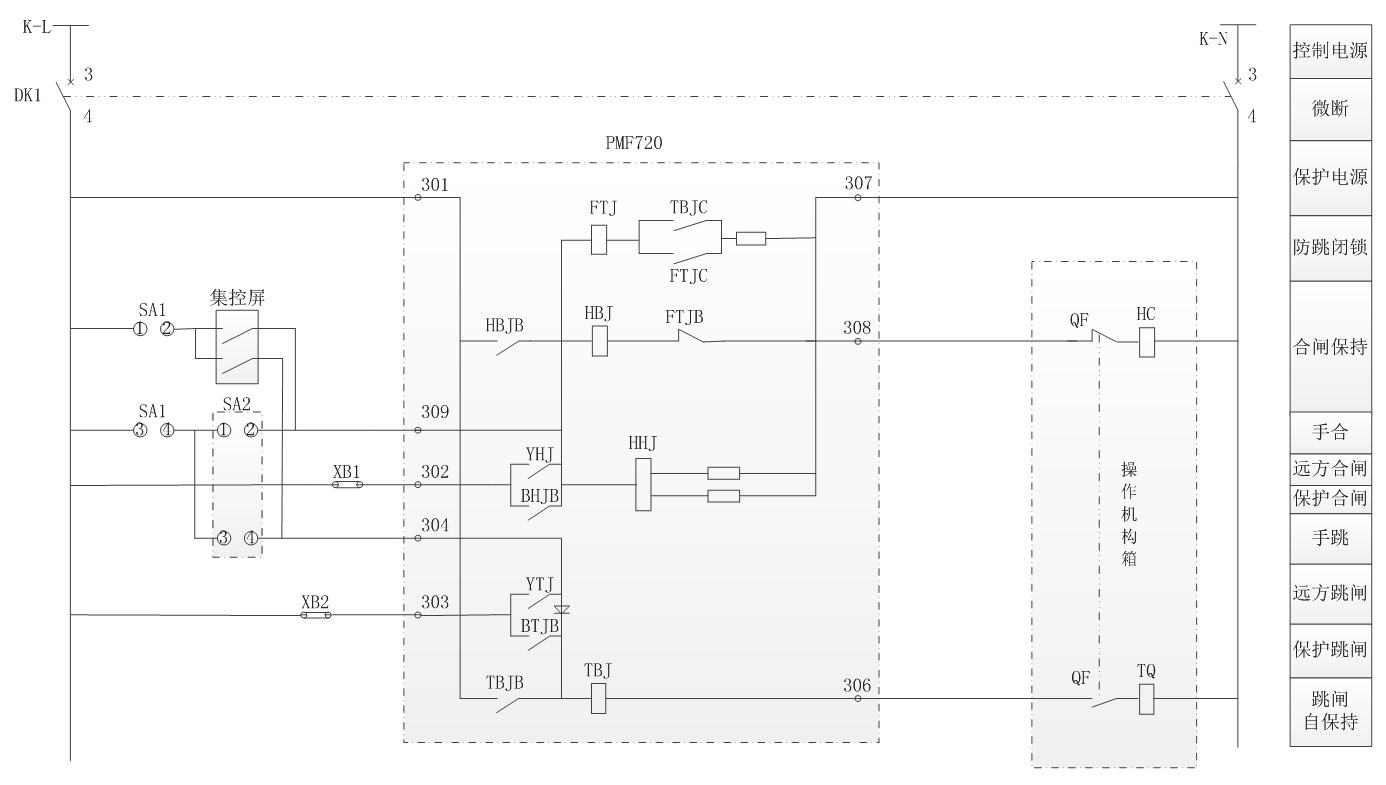

PMF720保護裝置操作回路與普通斷路器典型接線圖如圖1所示，當有故障量超出對應整定定值時保護跳閘繼電器出口動作，即BTJB閉合；隨后，當故障量消失或小于整定定值時，BTJB斷開。由圖1易知，當BTJB閉合時，KL—XB2—303—BTJB—TBJ—306—TQ—KN構成完整回路，跳閘保持繼電器TBJ開始工作；由TBJ電氣參數易知，TBJ絕對動作(TBJB閉合)的條件需滿足BTJB閉合時間大于15ms，跳閘保持繼電器TBJ電氣參數見表1。當TBJB閉合后，KL—301—TBJB—TBJ—306—TQ—KN構成完整回路，斷路器跳閘線圈持續工作，直至斷路器跳開切斷回路。

圖1 PMF720操作回路典設圖

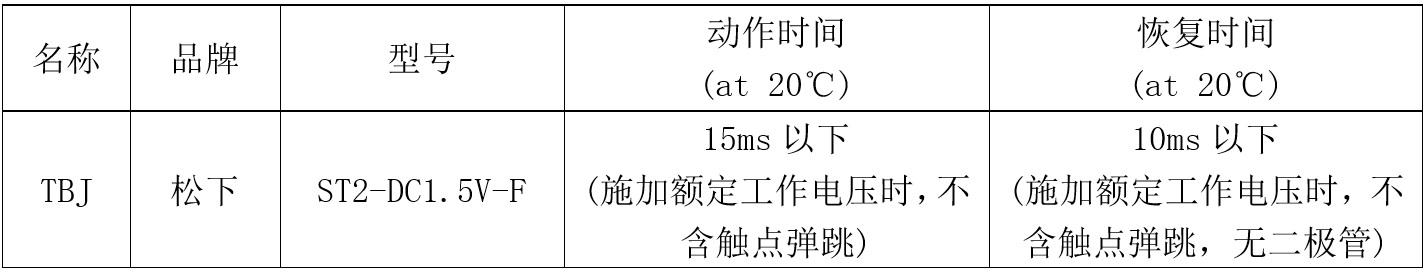

表1 跳閘保持繼電器部分參數

　　某現場電動機合閘啟動時，PMF720D微機電動機保護測控裝置報過流I段保護動作，且斷路器有時能跳開有時不能跳開。
　　分析如下：
　　檢查裝置設置參數，發現電動機啟動壓板未投入；過流I段保護整定定值為22.06A。

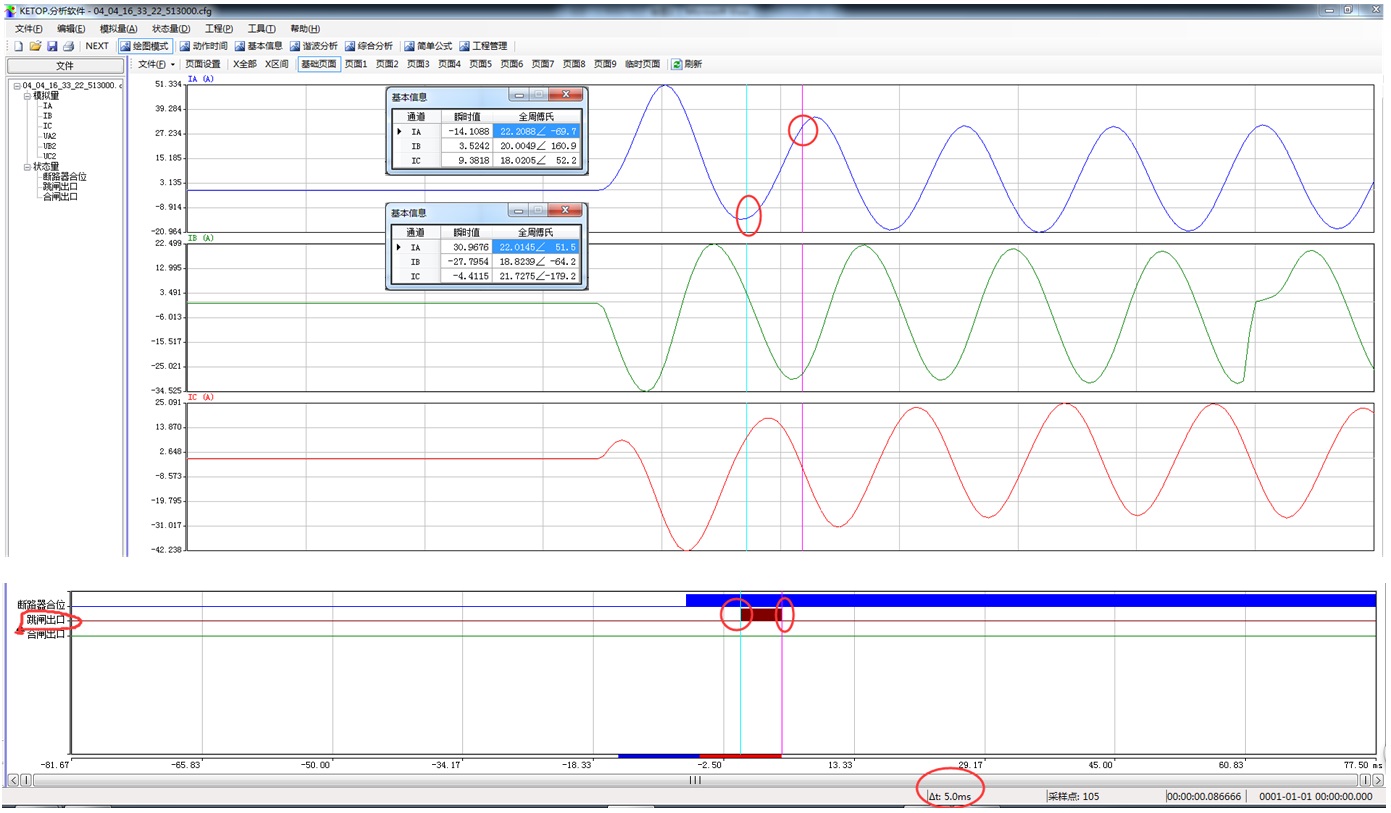

　　某次保護裝置報過流I段保護動作、斷路器未跳開的故障錄波如圖2所示，由圖可知電動機合閘啟動后A相電流開始增加，大于整定定值(22.06A)且持續一段時間后減少到小于整定定值。A相電流大于整定定值時，跳閘出口動作，即BTJB閉合；A相電流小于整定定值時，跳閘出口返回，即BTJB斷開；由圖2可知保護跳閘繼電器BTJB閉合時間為5ms，其閉合期間跳閘保持繼電器TBJ開始工作。

圖2 過流I段保護故障波形a

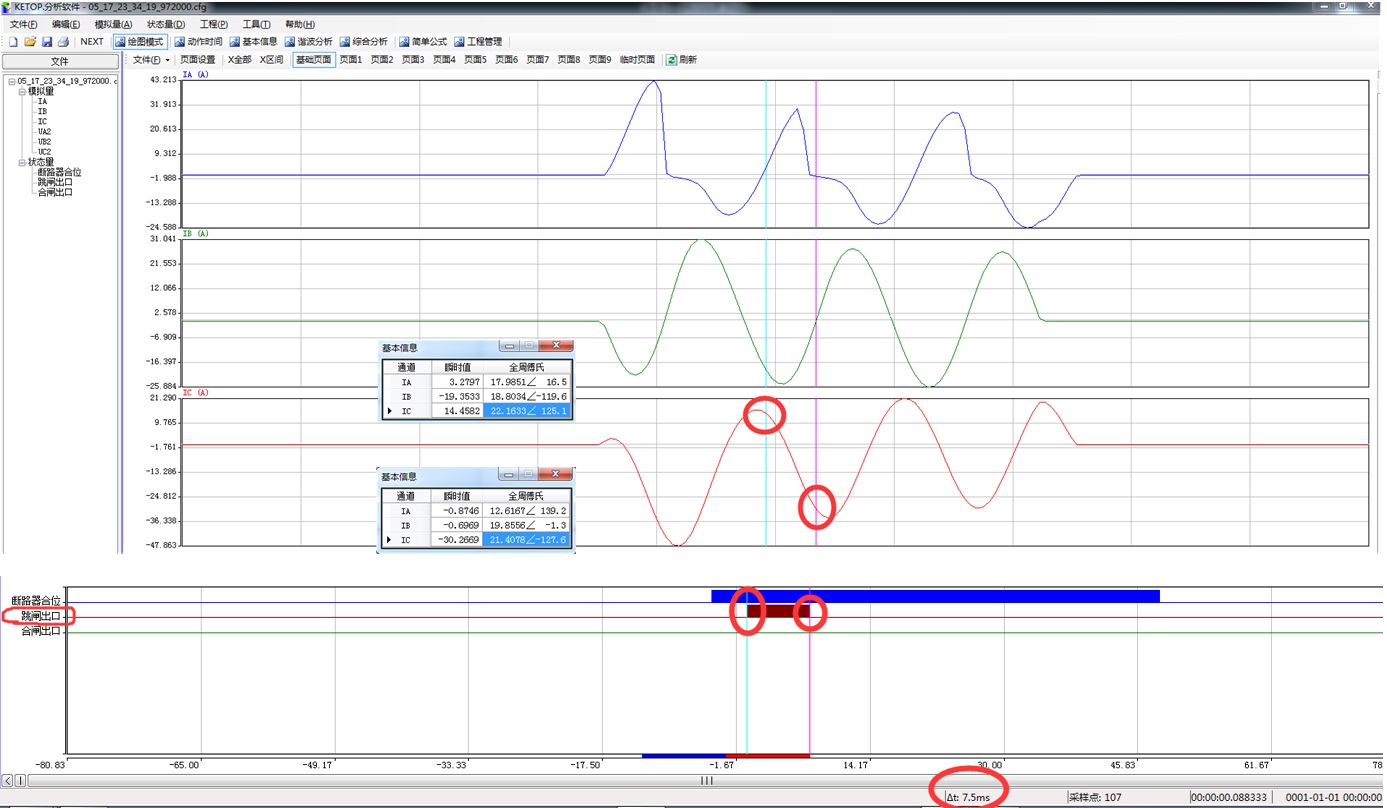

　　某次保護裝置報過流I段保護動作、斷路器跳開的故障錄波如圖3所示，其過程與圖2相同；但圖3保護跳閘繼電器BTJB閉合的時間為7.5ms。
　　前文可知TBJ絕對動作的條件需滿足BTJB閉合時間大于15ms，當BTJB閉合時間不足15ms時，TBJ工作后，TBJB是否閉合隨著BTJB閉合時間的不同而不同。
　　斷路器跳開需跳閘線圈工作一定的時間，因各廠家參數而異，但通常都會大于20ms。由圖2可知，BTJB閉合后，TBJB未閉合，回路KL—XB2—303—BTJB—TBJ—306—TQ—KN存在5ms，即斷路器線圈只能工作5ms，不滿足斷路器跳閘條件。由圖3可知，BTJB閉合后，TBJB閉合，回路KL—301—TBJB—TBJ—306—TQ—KN一直存在，直至斷路器跳開。

圖3 過流I段保護故障波形b

　　對于電動機保護，由于電動機每次啟動時均會有不同的尖峰電流，若尖峰電流過大則會造成啟動失敗，建議投入電動機啟動壓板，在啟動階段暫時將過流定值自動提高，避過尖峰電流，確保啟動成功；對于非電動機保護，若現場工況復雜，有可能出現類似的故障電流，建議軟件調整保護跳閘繼電器出口動作延時展寬，則可確保無論故障電流時間長短，均能使斷路器跳閘。

基礎硬件開發部　汪戰魁
