風電場電力傳輸系統中的橋梁部分是箱式變壓器和場區高壓電纜。風電場場區電氣設備的安全性和穩定性，與風電場電力傳輸系統中橋梁部分有直接的關系。風電場在選擇電纜方式時一般使用地埋方式或者是在相變與輸電主干線之間進行選擇，如果是輸電主干線，那么會使用架空線的方式，集電線路的電壓等級一般為10 kV 和35 kV。常見的高壓電纜故障有中間接頭單相接地、三相短路接地等。單相接地故障是比較容易出現的一種故障。導致風電場高壓電纜出現故障的原因有很多種，例如設計、施工技術、以及施工環境等，高壓電纜一旦出現故障，很有可能造成整個機組停機，或者是輸電線路停運，甚至?xí)?duì)多個風電場的運行造成影響。

1、風電場電氣控制線路故障的一般解決程序
　　首先，仔細查看出現問題的設備，檢查內容包括風電場電氣維修工作所需的電氣工作原理圖、不同元件的位置圖、接線圖紙等，以便于全面掌握儀表和設備的結構狀況。其次，向操作人員詢問設備的運行狀況，以便于了解其在以往的運行中是否出現故障以及故障的位置，便于技術人員再次進行故障的排查和處理。最后，針對設備的實際故障情況，分析產生的原因，與圖紙上的結構位置相比照，準確的確定故障具體位置，以便于工作人員及時的開展維修工作。
2、對地埋電纜的故障類型和原因進行分析
　　2.1 電纜頭爆裂
　　在鋪設電纜時，要確保線路是連續性的，連接部位就稱為電纜頭，電纜頭又分為中間接頭和終端頭，終端頭主要是指線路兩末端，中間接頭主要是指電纜線路中間部位。電纜頭是最容易發生故障的部位，這主要是因?yàn)樗^緣薄弱，故障率出現比較高。造成該部位出現故障的原因包括：（1）施工工藝問題。在對外半導電層進行剝離時，如果傷及到線芯絕緣層，那么會導致出現故障，另外，線芯絕緣層打磨不光滑、防水處理不到位等，都會對電纜頭的絕緣產生影響，從而造成事故的發生。（2）在電纜長期放置的過程中，沒有做好防水處理，這會導致電纜頭受潮。另外，在對電纜頭進行制作時，如果制作環境的濕度比較大，那么就會導致水樹枝的形成，從而形成電纜頭擊穿現象。（3）電纜線鼻子或者是中間連線管存在問題，如果存在縫隙過大的情況，那么會導致連接管變形，從而使承載力降低，長此以往會出現松動、放電等情況。
　　2.2 電纜絕緣降低或擊穿
　　電纜中比較常見的一種故障有短路，同時短路又分為相間和相對地短路，造成該故障的主要原因是電纜的絕緣降低或者是擊穿。機械損傷、絕緣老化以及施工不規范等都會造成電纜故障。施工人員在工作過程中，如果操作不當，很容易出現機械損傷，該故障也是比較常見的一種故障。施工人員在操作過程中往往會出現強拉硬拽、車輛碾壓等情況，這些情況會直接導致電纜的絕緣受損。在對電纜進行深埋時，回填深度不夠、未按要求選擇回填材料等，都會可能為電纜故障埋下隱患。此外，一些外界因素也可能會對電纜的深埋造成影響，如回填土沉降以及沖刷等。酸堿土壤的化學腐蝕會對電纜的絕緣層產生影響，長此以往就會導致絕緣降低，負荷運行。另外，過高的運行溫度也會使絕緣老化。在施工過程中，如果防雷接地施工不到位，那么很容易出現雷擊過電壓，這就會造成絕緣故障。施工人員在具體施工過程中往往會出現避雷器安裝不到位、沒有對電纜鎧裝以及屏蔽層進行有效的接地等。與此同時，電纜的彎轉半徑如果過小，也容易對電纜的絕緣和鎧裝造成損傷，在對電纜進行鋪設時，如果間距過近，那么很有可能產生交流電蝕，以上都是電纜絕緣降低或者是擊穿短路的原因。
3 對地埋電纜的故障進行排查和處理的常規手段
　　3.1 故障現象
　　風電場集電線路地埋電纜與風機和升壓站開關柜相連，箱變高壓側的電纜進線是上一臺箱變，而出線是下一臺箱變，所以如果集電線路出現故障，那么主控室的監控人員能夠看到風變向在通訊過程中出現中斷的現象，或者是集電線路的開關出現跳閘現象等。而現場巡視人員則能夠聽到電纜頭在運行過程中出現聲音以及異味。此外，從后臺也能夠監控到電壓以及電流等異常，從而能夠判斷故障的發生。
　　3.2 故障查找
　　巡查人員在巡視過程中，如果發現異常聲音或者是氣味，那么應該及時地進行上報，并且對相關線路停電，然后采取措施進行處理。如果出現了風機和電箱通訊中斷的現象，首先要對風機箱變本身進行故障排除，然后再到現場進行勘察，判斷是否為第一臺高壓側電纜頭爆裂。由于一般集電線路比較長，所以在出現集電線路開關跳閘的情況時，會有比較繁雜的故障查找過程。首先是對故障類型和故障相別進行初步的分析和判斷，在此過程中，要充分地結合監控后臺以及保護裝置的報文進行分析。另外，還要充分地結合故障錄波情況。其次，是對故障類型和相別進行確定，在此過程中可以使用絕緣搖表，對各相的絕緣電阻進行測量，測量位置是線路一端。如果電阻的值是正常的，那么很有可能出現了斷線故障，此時要進行導體連續性試驗來進行判斷。在對機電線路進行檢查時，為了縮小檢查范圍，可以對臺箱變高壓側電纜頭進行解開，這樣就可以分段進行檢查，從而確定故障電纜段。在對故障點進行定位時，會使用到電纜故障定位儀。
　　3.3 故障處理
　　如果電纜頭出現了爆裂現象，那么需要對故障部門進行切除，然后重新制作。如果是因?yàn)榻^緣降低或者是擊穿而導致的故障，那么也需要切除故障部分，然后對中間接頭進行加裝，上述工作完成之后再消除故障。在處理電纜頭放電時，往往會使用加強絕緣、緊固電纜頭固定螺栓等方式，在此過程中要充分地結合電纜頭的實際情況。如果電纜出現了受潮現象，那么要采取措施進行相應的加熱干燥，這樣就能夠使絕緣電阻提高，在此過程中會使用到大電流發生器，同時也可以使用多臺交流電焊機。
4 對地埋電纜故障的預防性措施
　　通過以上介紹可知常規手段對地埋電纜故障的排查和處理往往需要投入大量人力物力，費時費力，故障造成的損失不斷擴大。針對這種情況，風電廠就有了提前預知地埋電纜故障，準確定位故障點等需要。
　　電纜線路中如果存在缺陷，在一定條件下會發生放電，而從發生局部放電到發生故障是一個漸進的過程。根據IEEE《可靠工業及商用電力系統設計推薦規程》中的研究統計，高壓電纜在運行中出現的最多問題就是絕緣失效，而造成高壓電纜絕緣劣化甚至失效最主要的原因就是局部放電。局部放電檢測作為一種帶電檢測手段可檢出此種缺陷，目前國內外在應用中已取得一定成果。
　　IEC60270和GB／T7354標準中推薦使用的高頻電流法是應用最為廣泛的局部放電檢測方法之一，可對變壓器、電力電纜、開關柜等設備的局部放電進行檢測。對信號進行校正后可得局部放電信號的視在放電量，也能保證現場測試的靈敏度。該方法便于傳感器的安裝工作、快速安全，適合現場大規模的局部放電巡檢，同時將傳感器固定在指定測量點后還可實現在線監測；測量局部放電信號的帶寬較寬，可對實測信號進行時域及頻域的聯合分析，因此該方法被普遍認為是電力電纜最有前景的局部放電檢測方法。

　　通過設計基于高頻局部放電檢測的高壓電纜帶電監測系統，可及時發現高壓電纜缺陷、判斷類別并進行定位，便于發電企業準確掌握高壓電纜健康狀況，并為電纜檢修、運行、技術改造工作提供相應的意見和支持，提升設備可靠性水平，降低非計劃停運風險和電量損失。同時也為生產技術管理和科學、精準決策做好技術數據支撐工作，提高企業設備管理效率、及時性和有效性。
　　許昌智能基于人工智能診斷分析和行波雙端定位兩大高新科技，針對高壓電纜結構、故障特點以及工作環境，設計研發了PMF681新能源集電線路故障定位與預警系統，該系統適用于10kV~35kV電壓等級電纜線路，通過在電纜線路兩端分別安裝分布式電纜故障監測裝置，對于電纜線路異常狀態引起的放電信號可實時監測、預警分析和故障定位。該系統的應用可以快速（5分鐘）定位故障，無需其他設備和人力進行廣泛巡線值守，采集故障初始暫態工頻和行波，便于故障類型分析。系統自建案例庫可以對故障類型進行分析診斷，變被動搶修為主動預防。
　　PMF681新能源集電線路故障定位與預警系統包括：電纜監測裝置、診斷系統及其客戶端組成。通過高速FPGA采集電纜故障行波信號、故障工頻信號，實時將故障信息上傳至診斷系統，通過人工智能深度學習算法診斷并輸出故障診斷結果，診斷結果以告警短信方式推送運維人員，可以通過Web客戶端實時查看相關信息。
　　系統組成及應用如下圖所示：

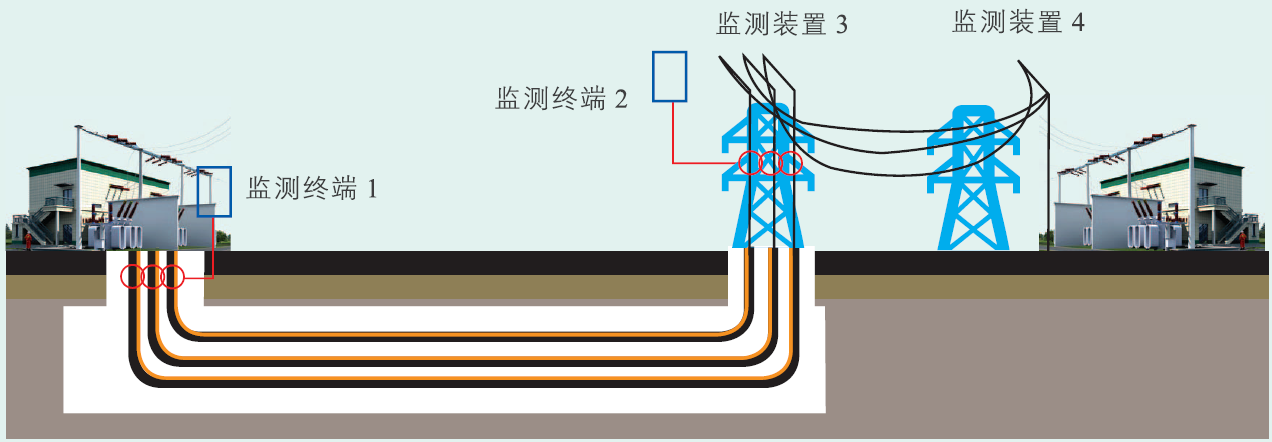

圖1 系統組成

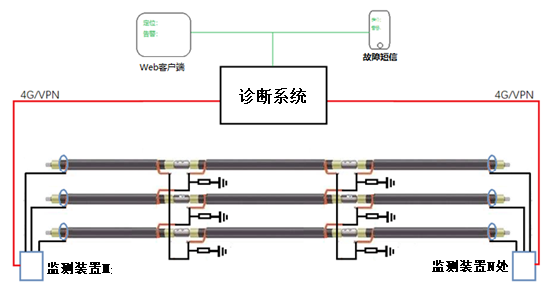

圖2 應用方案1

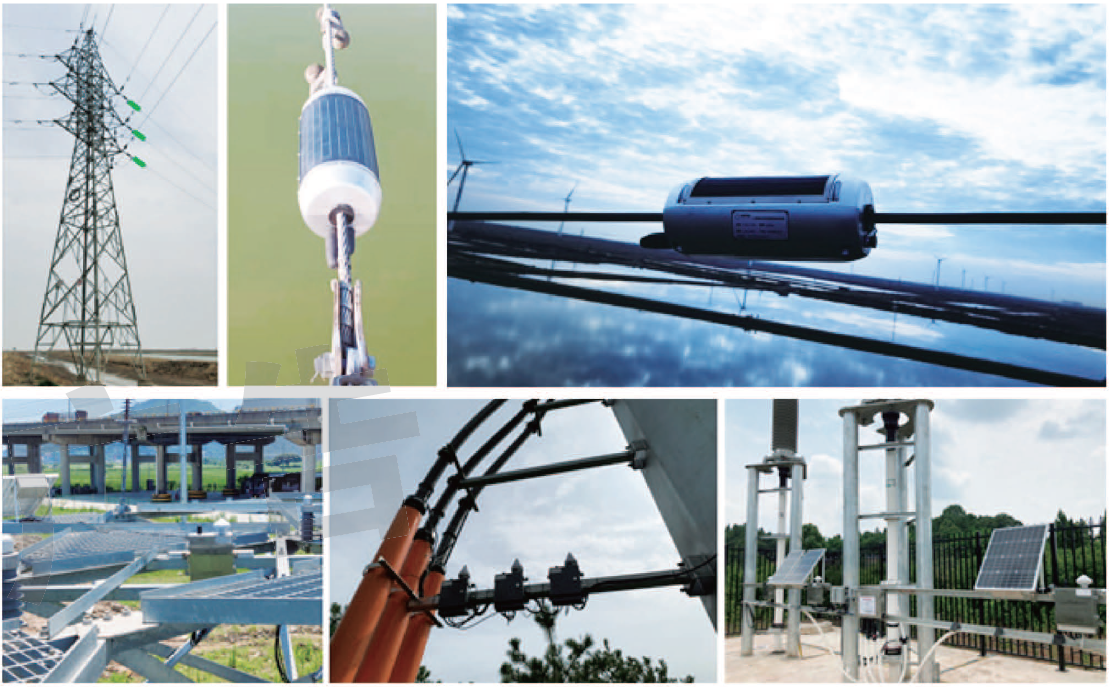

圖3 現場應用
